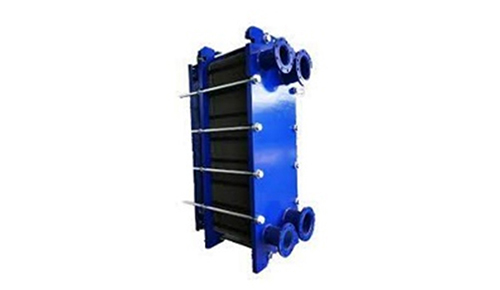

产品介绍

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。

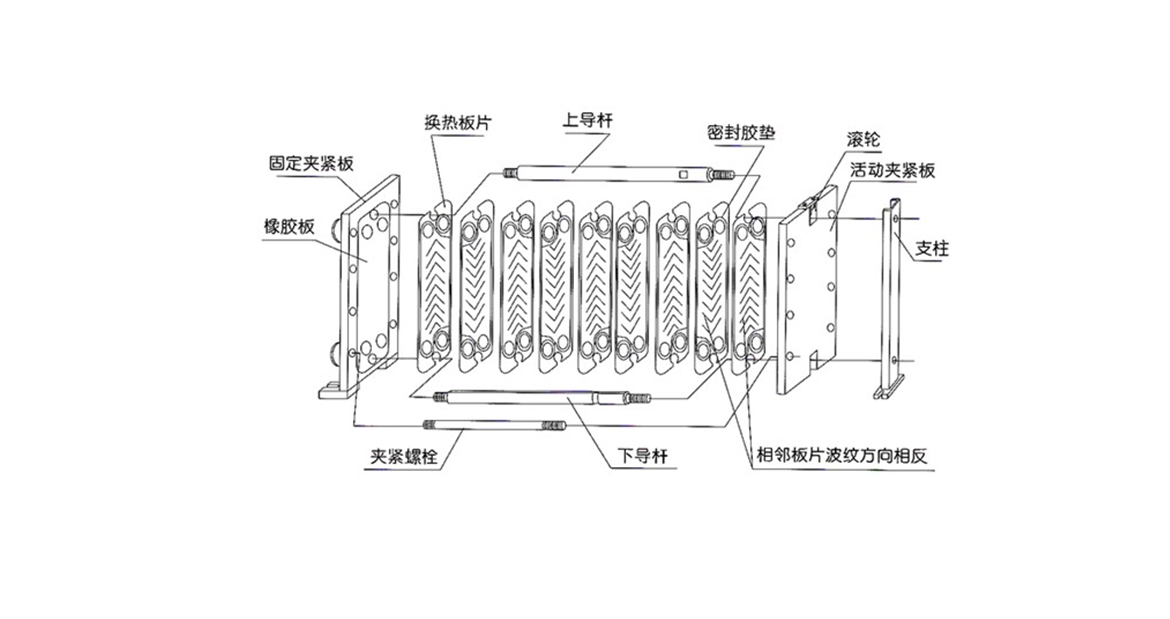

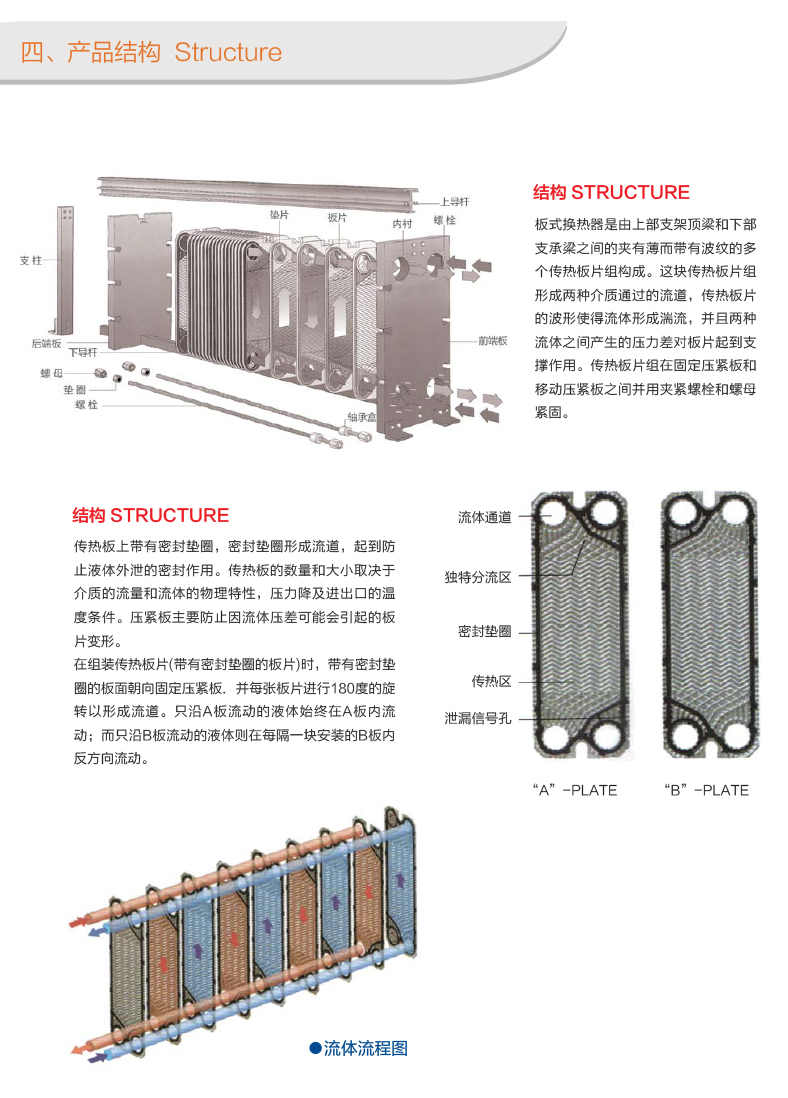

 板式换热器结构及作用：

1、固定压紧板和活动压紧板一般由碳钢板制成，厚度根据承压能力确定，保证板片密封被均匀夹紧。

2、上导杆：固定在固定压紧板和支柱上，起板片的支撑和定位作用。

3、下导杆：它对板片起定位作用，与上导杆组成板片的定位。

4、夹紧螺栓：均匀布置在压紧板周围，用以夹紧固定和活动压紧板之间的板片。

5、板片：传热元件，根据需要一般由不锈钢制造，板片被压紧后其之间保留一定的间隙，形成流体通道，换热介质从夹紧板上的接管中出入，并相应地进入板片之间的（奇偶数）流体通道，从而进行热量交换。

6、密封垫片保证板片间的流道及板对外界的密封，材料根据换热介质而定。角孔周边设有两道密封，并有与大气相通的信号孔，保证两种作介质不会发生互串。
